水抜穴・透水処理

前面に縦断勾配がある場合、背面の不透水層は縦断勾配に沿って斜めに設置するのでしょうか？
ゴールコンの水抜穴は下向きではないのですが、これでは排水できないのでは？
水抜穴をはつるのは前から？後ろから？
水抜穴を設けずに暗渠で対応したい
不透水層の規定は？
壁背面の裏込め処理はどのような方法をとるのでしょうか？

Ｑ	前面に縦断勾配がある場合、背面の不透水層は縦断勾配に沿って斜めに設置するのでしょうか？
Ａ	不透水層は擁壁背面の水分を誘導する為に設けています。したがってゴールコンの水抜穴や製品同士の隙間に誘導できるように設けて下さい。その際、水抜穴や隙間の前面側は前面土の上になるようにします。

topへ

Ｑ

ゴールコンの水抜穴は下向きではないのですが、これでは排水できないのでは？

Ａ

ゴールコンの水抜穴はＡ型製品とＣ型製品の延長1250㎜側に、控えのない側から312.5㎜、上下から各々250㎜の位置に前面の内径7.5㎝、また反転しても同じ形状になるように製品の背面側では内径が7.5㎝より大きな円錐型となっています。
擁壁の水抜穴の勾配の向きについて、例えば宅地造成等規制法施行令では下向きという規定はなく、裏面の排水性をよくする為壁面の面積３㎡あたり内径7.5㎝以上の耐水性の水抜穴と背面の透水層を規定しています。
またＪＡＳＳ４の第１０節でも水抜穴の向きについての規定はなく、解説には「水抜穴のこう配は、最近、擁壁前面に低くするのが多いが、前面が高い逆のものも見受けられる」とあります。
ゴールコン擁壁の水抜穴は背面土の透水性をよくし、水分を排出させるという目的に充分叶うものであり、さらにゴールコン擁壁はその積み方と形状から水抜穴の他にも擁壁の水分を排出させる隙間を充分に持っています。

これまで宅造法の大臣認定取得や土木評定でも建設省や建築研究所において水抜穴が問題にされたことはなく、その機能について十分に認められております。

topへ

Ｑ	水抜穴をはつるのは前から？後ろから？
Ａ	水抜穴は必要に応じて現場で、または出荷前に割って使用します。割るときは前面から、ノミやハツリを使って中心付近に小さな穴をあけ、徐々に穴を広げていってください。背面から割ると表面に剥離が生じることがあります。

topへ

Ｑ

水抜穴を設けずに暗渠で対応したい

Ａ

水抜穴の規定は、下記の通りになっています。
建築基準法…規定なし
宅地造成等規制法…φ=75㎜で3㎡に1個
JASS…φ=75㎜で3㎡に1個
土木…φ=50㎜で2㎡に1個、φ=100㎜で3㎡に1個
ゴールコン宅造法認定…φ=75㎜で2㎡に1個
宅地造成等規制法区域外での宅地造成について、水抜穴を設けずに暗渠で対応する場合は計画図を準備して建築主事にご相談ください。
ただしゴールコン製品は積み上げの上下の境目から泥等がもれだしてきますので（安全のためにはその方がよい）、栗石による背面処理は行っておいた方がよいでしょう。

topへ

Ｑ

不透水層の規定は？

Ａ

不透水層は前面の地盤面と同じ高さか少し上に設けます。
不透水層をコンクリートで設置する場合は、ゴールコンの控えと控えの間を埋めるように、5㎝～10㎝厚さで打設します。
不透水層を不透水性粘土層で設置する場合は、底版を含む深さまで粘土層で埋めて下さい。

この不透水層に関する説明は、
・透水マット協会の透水マット技術マニュアル
・JASS4　地業および基礎スラブ工事
を参照してください。

topへ

Ｑ	壁背面の裏込め処理はどのような方法をとるのでしょうか？
Ａ	背面排水処理には、次の２通りの方法から選択できます。１．栗石を用いる場合　　２．透水マットを用いる場合いずれも水抜穴や製品の隙間から泥が直接出てこないように、フィルターの役目を担っています。

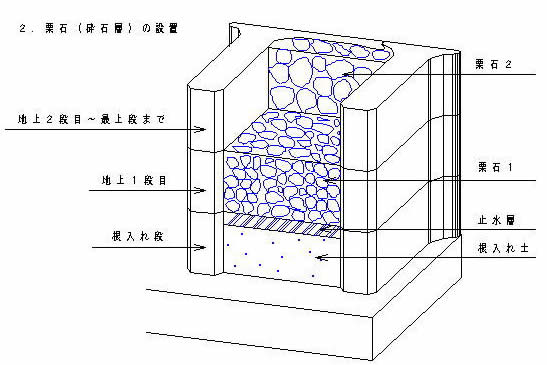

１．栗石を用いる場合

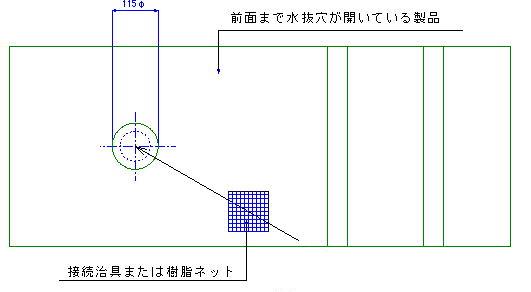

背面保護処理

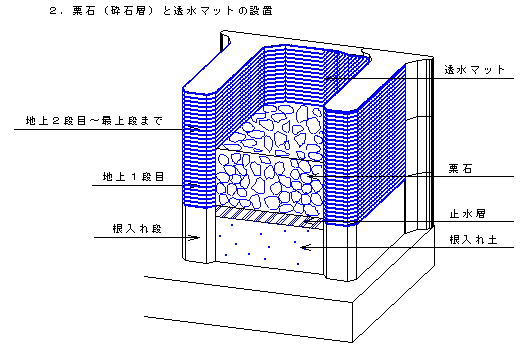

２．透水マット利用の場合

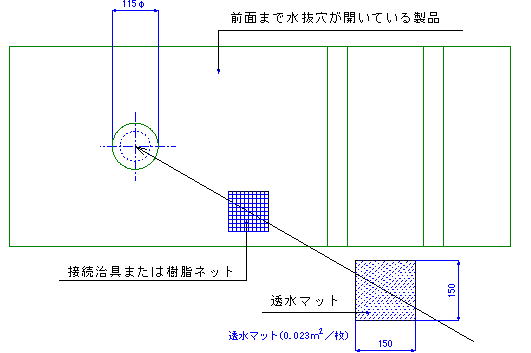

背面保護処理
